泵系列

当前位置:首页>解决方案>泵系列

污水泵腐蚀磨损

时间:2024-05-17   访问量:228

  污水泵是离心泵的一种。近年来,随着环保力度的加大和水污染程度的加重,企业在污水处理方面的投资在逐年加大。污水泵是污水处理系统中的重要设备,受循环介质的影响腐蚀现象较为突出。

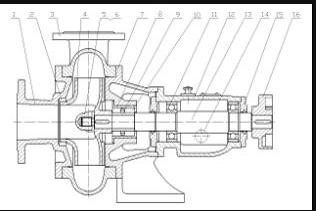

说明: http://www.lynpt.cn/uploads/allimg/190621/1-1Z621202944.png

说明: http://www.lynpt.cn/uploads/allimg/190621/1-1Z621202946.png


(一)、施工条件:
             1.施工时基材表面温度必须大于露点温度3℃,相对湿度必须低于60%。
             2.建议施工15℃~32℃环境温度下进行。
(二)、制定施工方案:
            1.根据新设备或图纸要求,确定修复后设备应达到的外廊尺寸。
            2.制作相应尺寸模具。
(三)、表面处理工艺:
         1. 对设备冲蚀缺损部位进行补焊,选用与设备基材同材质焊接。
         2. 脱脂、除潮处理:去除工件表面的油脂,使用新棉纱擦拭工件表面。
         3. 喷砂除锈:去除工件表面的氧化层,目视检查,喷砂面可见均匀的金属本色。(注:喷砂处理完的工件不允许用带油脂手套直接接触喷砂面,喷砂处理后工件要注意防潮)
(四)、设备专用修复剂选材:(参照产品介绍)
             如:  1.RJ-C-16设备专用修复剂          2.RJ-C-30设备专用修复剂          3. 设备专用修复面漆
(五)、施胶工艺
            1.先预热已喷砂的设备,将RJ-C-16设备专用修复剂按A:B双组份38:1(重量)比例混合搅拌均匀,用加热后的涂覆工具将设备专用修复剂涂敷于设备磨损部位。初固后,把RJ-C-30设备专用修复剂用相同方法涂敷于涂层表面,使其达到平整、光滑。
          2.初固后,将设备专用修复面漆按比例混合均匀后,用喷涂或涂刷的方法涂敷于工件表面,进行表面处理,使修复面平整、光滑,达到使用标准。
          3.固化条件:a.完成施胶的工件,在常温30℃(室温25℃)条件下24—36小时完全固化。
                               b.放置在加温炉中加温至100℃,计时1个小时,达到完全固化。
(六)、研磨验收:
          1.研磨:加温固化后的工件严格按照工件的尺寸进行研磨处理,打磨至标准尺寸。
          2.验收:配套设备进行组装,达到正常运转标准。
          3.喷漆:经检验合格后,对工件进行喷漆,要求喷漆表面均匀,不允许有流挂现象。

上一篇:浆液循环泵耐磨修复方案

下一篇:热水泵修复解决方案

发表评论:

评论记录:

未查询到任何数据!

在线咨询

点击这里给我发消息 售前咨询专员

点击这里给我发消息 售后服务专员

在线咨询

免费通话

24小时免费咨询

请输入您的联系电话,座机请加区号

免费通话

微信扫一扫

微信联系
返回顶部
